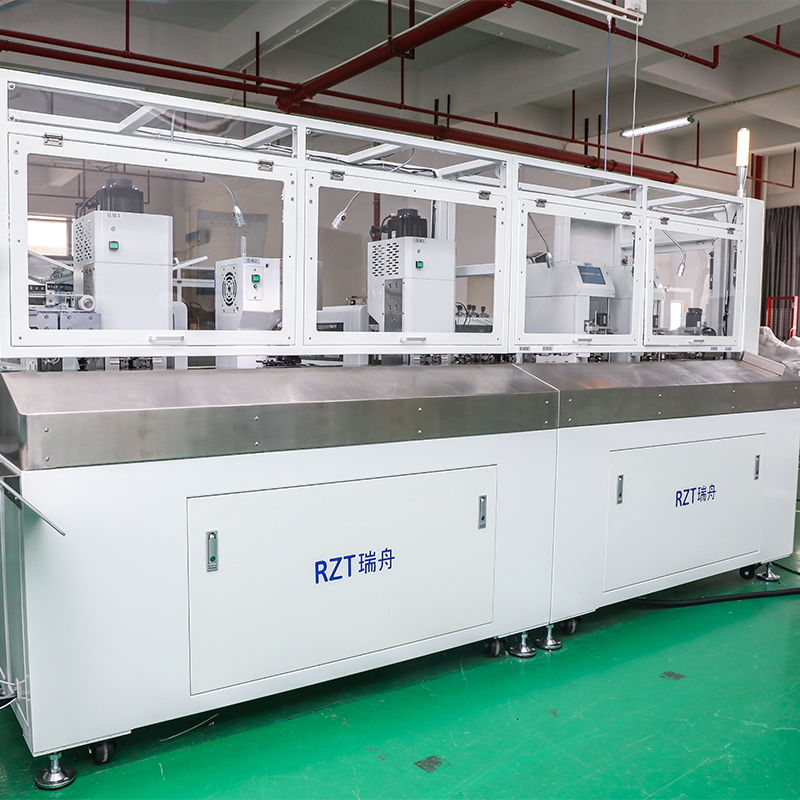

（多線型全自動套號碼管端子壓接機）
應用范圍：
應用于電氣接線行業，如高低壓柜線束加工，成套配電柜線束加工，開關柜線束加工，控制柜線束加工等，設備主要為二次線束加工
工藝流程：

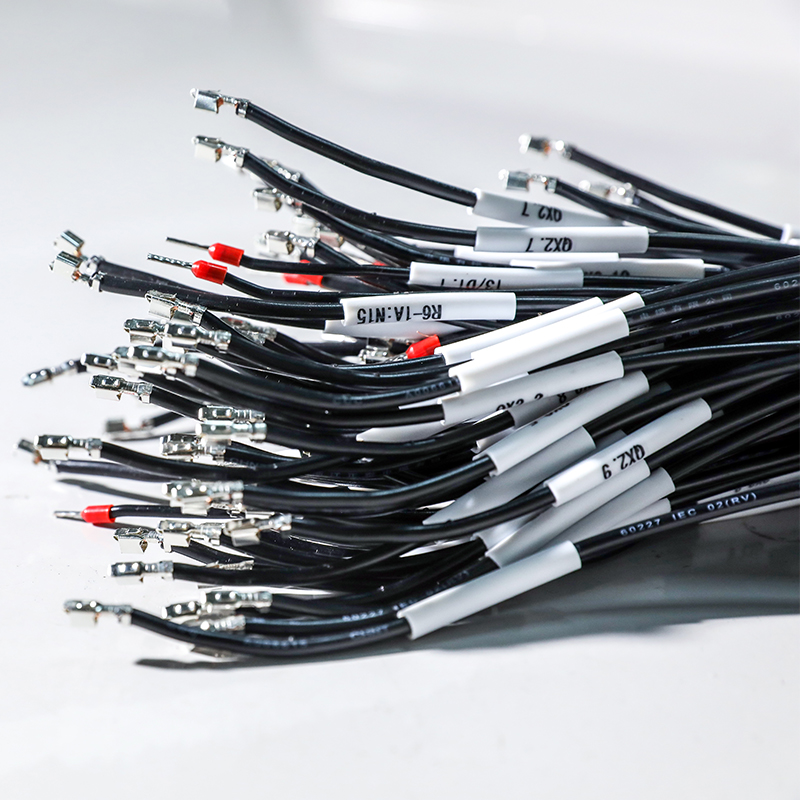

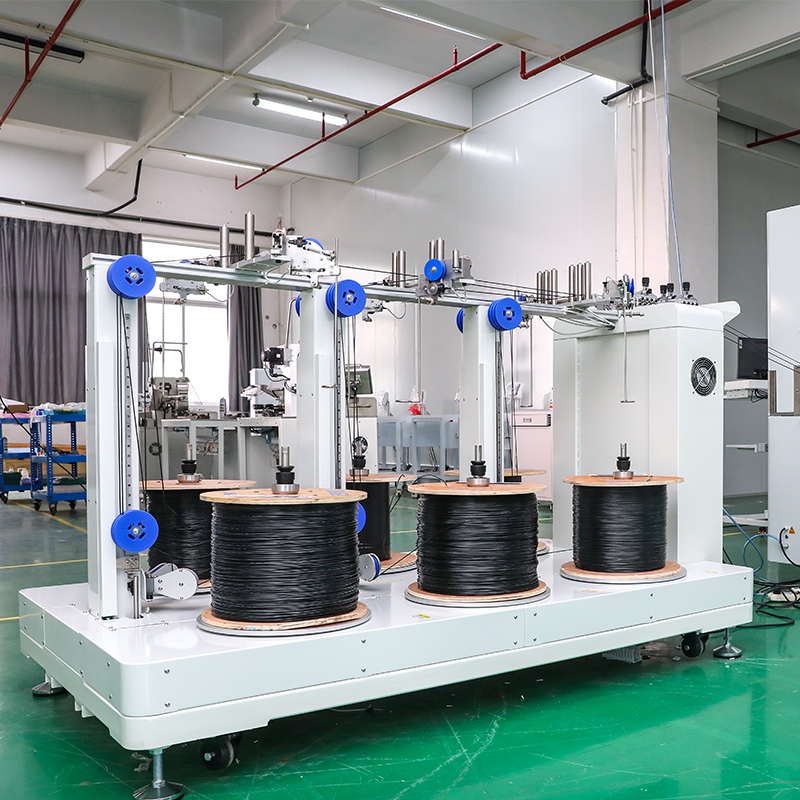

接收加工單→自動預放線→根據工單選擇對應導線→線材校直→送線→線長檢測→裁切→電線穿號碼管（號碼管送管、印字、穿管）→線頭剝皮→線頭扭線（或打扁）→端子壓接→導線排出→導線移出到暫存機構→成品一端對齊收料輸出→線束捆扎→線束轉至成品昝存閣→打簽機對應打標→人工貼標
設備特點：
1、設備加工數據可與電氣設計軟件對接；也可來源于網絡傳輸、U盤拷貝的工單形式；
2、設備可加工線材范圍：0.3-4.0平方的線材；
3、設備最多可同時滿足：40種不同端子、1-5種不同號碼管、36種不同大小/不同顏色的導線，在線自動根據工單進行選擇送線加工；
4、真正解決電氣配線的多種類小批量訂單的接線生產需求
設備參數：
|
功能 |
自動送線、裁線、穿號碼管、剝皮、扭線、端子壓接、成品排出 |
|
能力 |
6-8秒/條（加工條件不同，速度有可能下降） |
|
驅動方式 |
日本三菱伺服電機 |
|
電線尺寸 |
0.3平方-4.0平方 |
|
本機物料配置 |
6種線、10種散料端子 |
|
電線切斷長度 |
240~10000mm |
|
電線切斷精度 |
<100mm, 0.5mm + 設定切斷長度×0.002 >100mm, 1.0mm + 設定切斷長度×0.002 |
|
端子上料 |

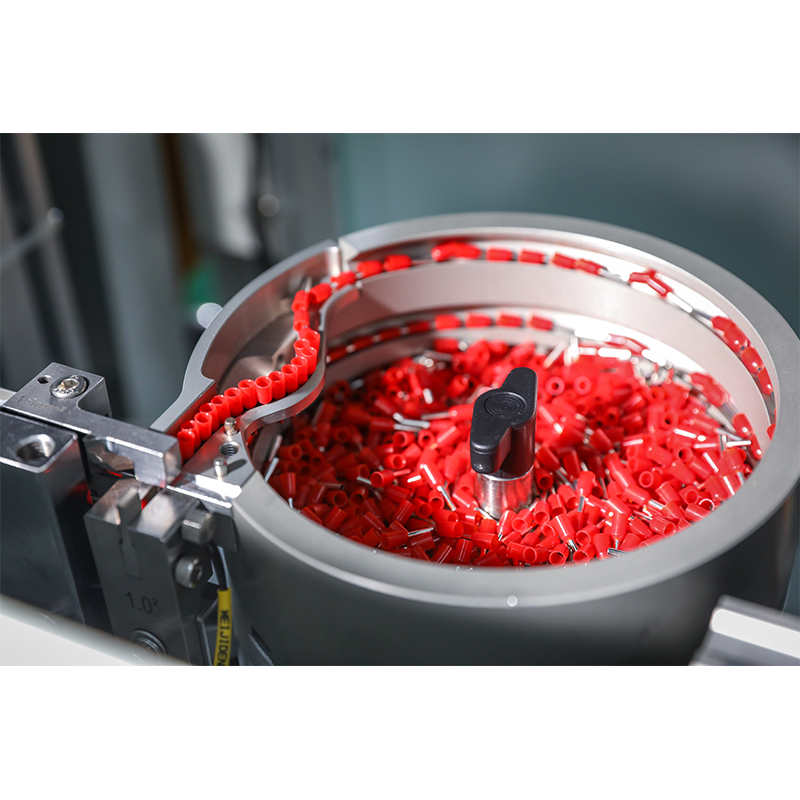

1、各種鏈式盤裝端子 2、各種單粒散料端子（OT/UT/管狀/航空/插針端子） 也可根據端子物料定制 |
|
剝皮長度 |
0.1-17.0mm |
|
剝皮精度 |
±0.1mm |
|
壓接能力 |
3T伺服電機端子機 |
|
功率 |
10KW |
|
號碼管 |

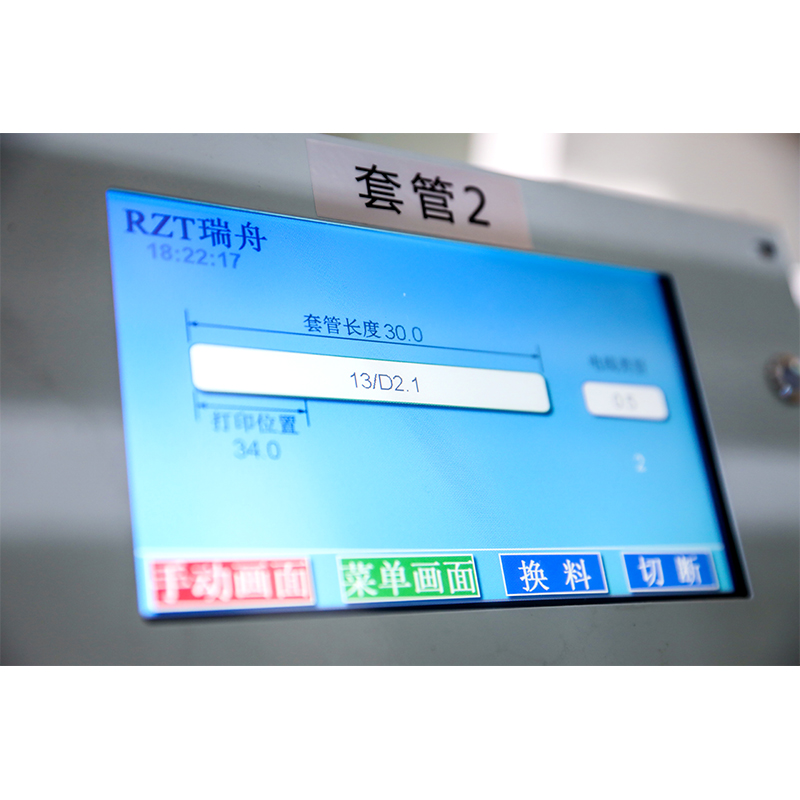

管材類型-PVC管、熱縮管、黃臘管等 管材在線數：可同時在線1-4種線號管 套管裁切方式：自動全切 字符印刷：熱轉印方式 字符方向：正反方向均可 |
|
電源 |
220V 50/60HZ |
|
氣壓 |
0.5Mpa, 160NL/min（請使用清潔干燥的氣體） |
|
重量及尺寸 |
6500W×4800D×19000 1800KG |
